このターボチャージャ関連部品は、ステンレスの高精度加工かつ月産20,000個の量産品で、精度と速さを両立している製品です。

1.旋盤工程
まずガントリー式CNC平行2軸旋盤で両面加工します。
正面溝入れ加工があり、精度は径方向寸法レンジ±0.015、面粗度は0.8aで加工します。
端面部の平面度は0.02、平行度は0.02、約φ40.0部の内径旋削部は寸法公差±0.0065の高精度で加工しています。

2.マシニングセンタ工程

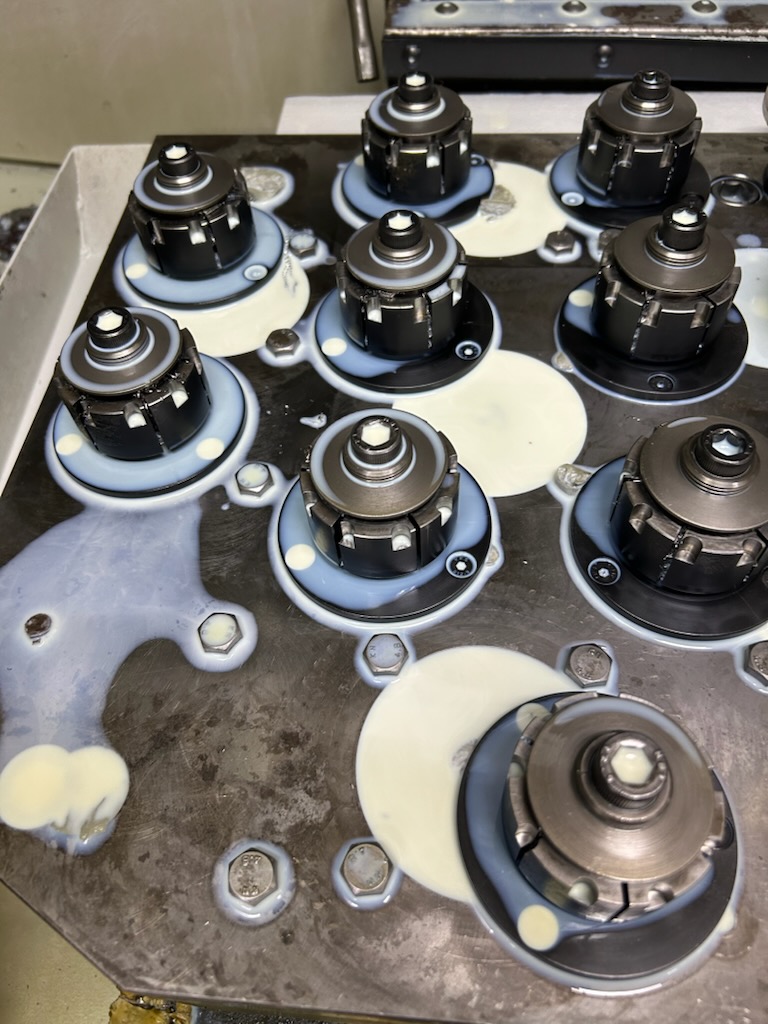

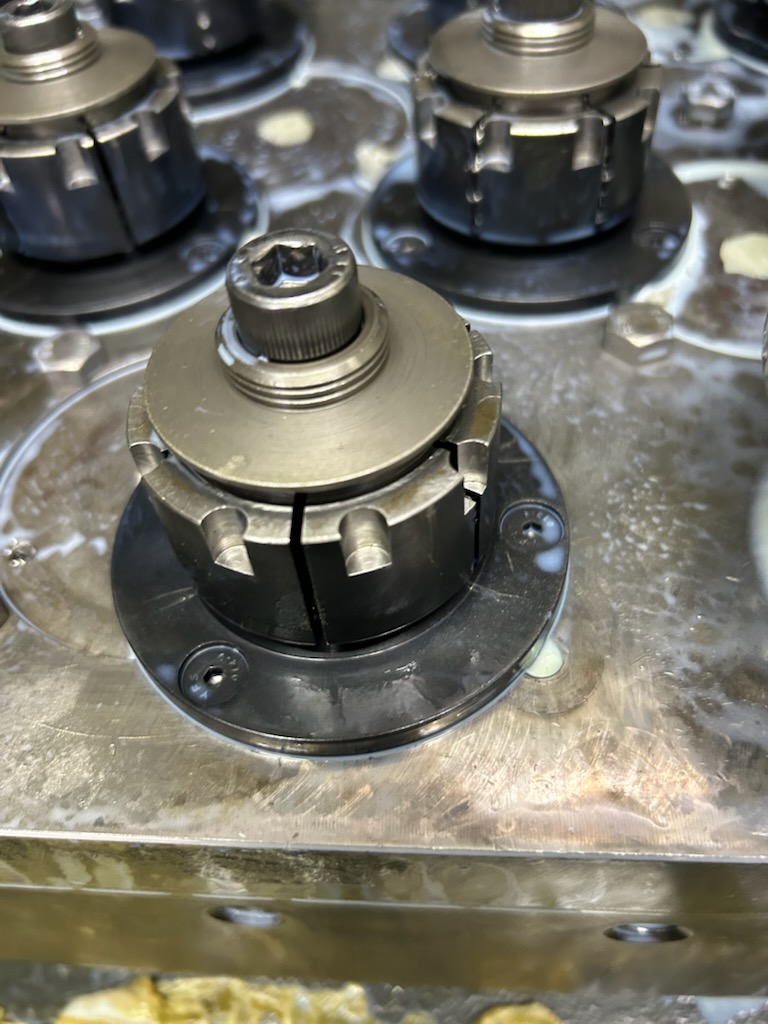

旋盤加工後、横型マシニングセンタによって穴あけ加工します。自社設計治具により効率的な加工を行います。
穴位置度が0.1、直角度が0.015、穴公差は±0.01となっています。

3.仕上、洗浄、検査工程
穴あけ加工後は砥石による仕上げ、 自動洗浄機での超音波洗浄、自動寸法外観検査機による検査を行い出荷します。
